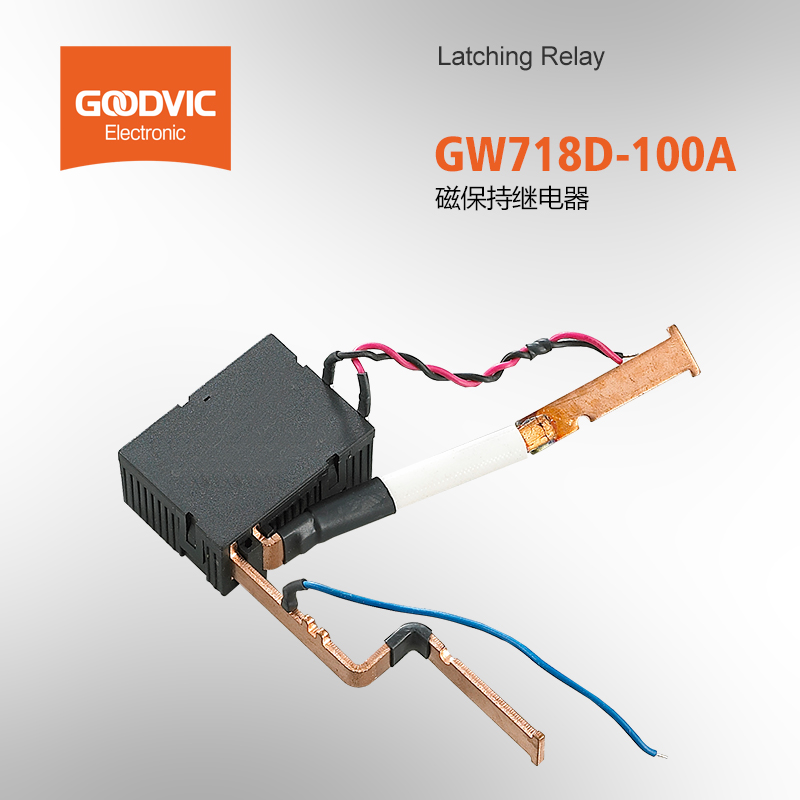

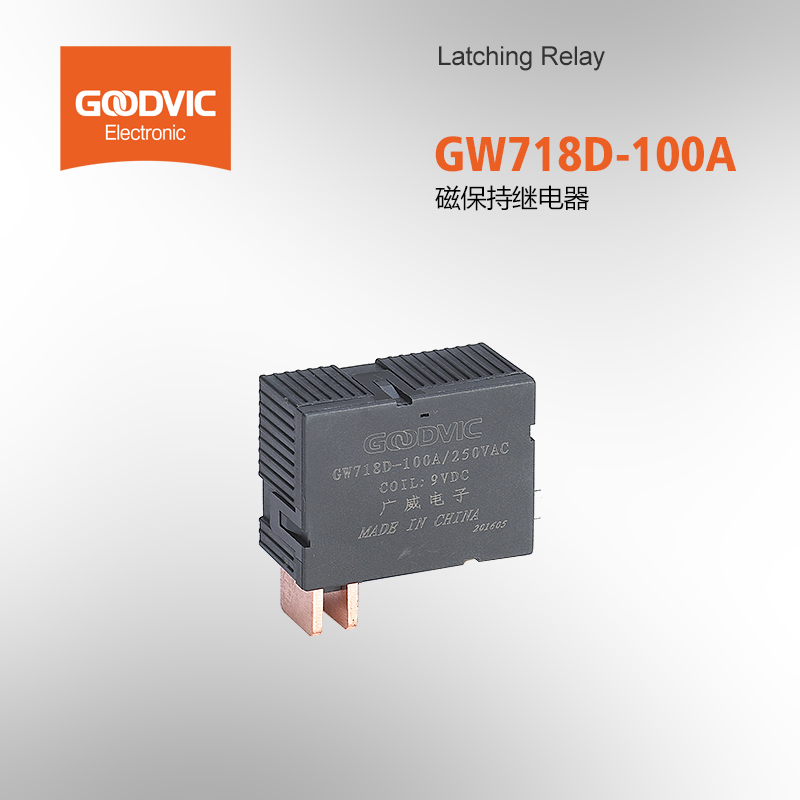

GW718D-100A 磁保持繼電器
所屬分類：GW718D系列-磁保持繼電器
發郵件給我們：gw@goodvic.com（國內） admin@goodvicrelay.com（國外）
致電給我們：0577-62277888 0577-57187996（國內）
0577-62258608 0577-57180097（國外）
|

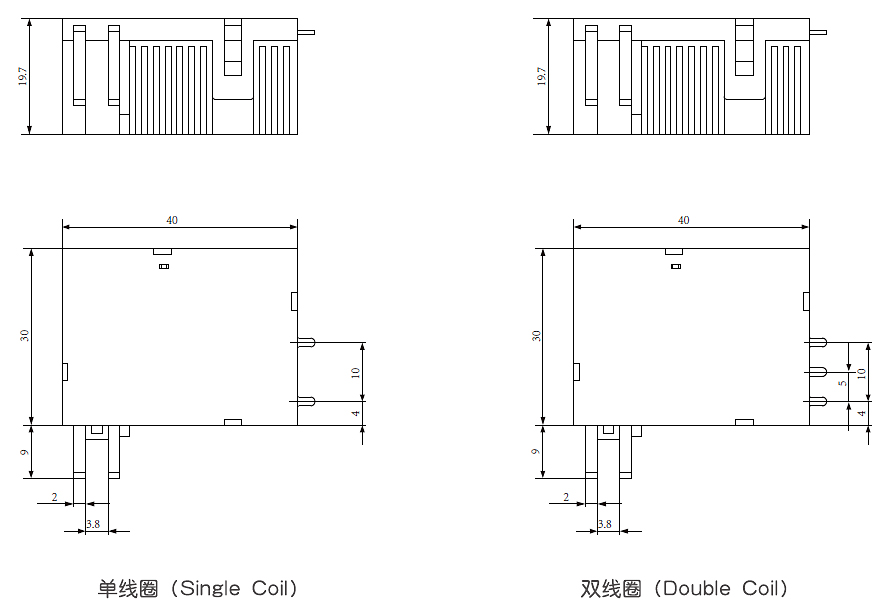

外形尺寸Dimensions（mm） |
40×30×19.7 |
|
觸點形式 Contact Form |
1A/1B |
|
觸點材料 Contact Material |
銀合金 (Silver Alloy) |
|
最大切換電流 Max Switching Current（阻性 Anti-load） |
100A |
|
最大切換電壓Max Switching Voltage |
28VDC/250VAC |
|
最大切換功率Max Switching Power |
2800W/25000VA |
|
重量（不帶附件）Wight |
50g |
|
線圈額定電壓 Rated Coil Voltage |
9VDC |
12VDC |
24VDC |
48VDC |
|
|
線圈電阻 Coil Resistance |
單線圈Single Coil（±10%Ω） |
40.5 |
72 |
288 |
1152 |
|
雙線圈Double Coil±10%Ω） |
20 |
36 |
144 |
576 |
|
| 功率Power Consumption | 單線圈2.0W；雙線圈4.0W(特殊功耗特殊訂貨) | ||||
|
閉合電壓 Pick-up Voltage |
≤72%額定值（Rated Coil Voltage） |
||||
|
斷開電壓 Drop-out Voltage |
≤72%額定值（Rated Coil Voltage） |
||||
|
過載電壓 Max. Applicable Voltage |
≤120%額定值（Rated Coil Voltage） |
||||
|
閉合時間Pick-up Time (At Rated Voltage) |
≤50ms |
||||
|
斷開時間Drop-out Time (At Rated Voltage) |
≤50ms |
||||
|
回跳時間 Bounce Time |
≤2ms |
||||
| 環境溫度 Ambient Temp | -40~+70℃ | |
|
環境濕度 Ambient Humidity |
年平均≤75%（Annually average) |
|
|
抗振動 Anti-vibration |
10~55Hz,0.5mm (Double Amplitude) |
|
|
抗沖擊 Anti-shock |
98m/s2,11ms |
|
|
相對濕度R.H. |
45%~85% |
|
|
接觸電阻 Contact Resistance |
≤2.0mΩ (1A/6VDC測試) |
|
| 絕緣電阻Insulation Resistance | 1000MΩ (500VDC) | |
|
介質耐壓 Dielectric Strength |
觸點間 Between Contacts |
1750 VAC 50/60Hz (1 Minute) |
|
觸點與線圈間 Between Contact & Coil |
4000 VAC 50/60Hz (1 Minute) |
|
|
壽命Life |
電氣壽命Electrical Life |
≥1ⅹ104OPS |
|
機械壽命 Mechanical Life |
≥5ⅹ105OPS |
|
| 產品認證 | UC3 / RoHS | |
